合肥高低壓配電柜與配電箱安全技術要求詳解
發布時間：2025-12-20 來源：合肥仁楷智能 瀏覽次數：249

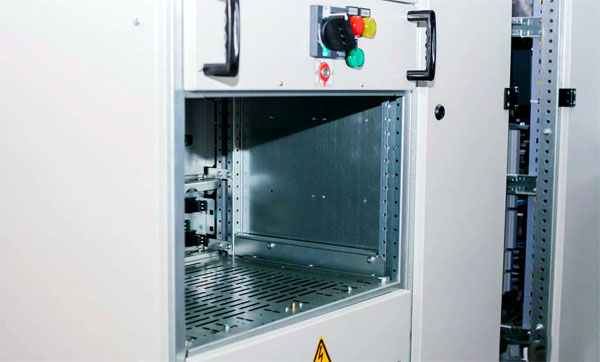

高低壓配電柜詳解
高低壓配電柜，作為電力供電系統中的核心設備，主要負責電能分配、控制、計量以及線纜連接。在電力系統中，高壓開關柜通常被供電局和變電所采用，經過變壓器降壓后，低壓側的電能會引入低壓配電柜，再由低壓配電柜分配至各個用電設備，如配電盤、控制箱和開關箱。這些設備通過集成開關、斷路器、熔斷器、按鈕、指示燈、儀表和電線等保護器件，實現特定的配電功能。
此外，配電箱也是電力系統中不可或缺的一環。它集成了大量數據參數，并負責構成低壓零安電氣接線。在配電箱中，開關設備、測量儀表、保護電器和輔助設備被精心組裝在封閉或半封閉的金屬柜或屏幅上，以實現電路的接通與分斷。這種設計使得配電箱在正常運行時，能夠通過手動或自動開關靈活地控制電路。
配電箱以其小巧的體積、簡便的安裝方式，以及獨特的技術性能，在電力系統中占據了不可或缺的地位。它們通常被固定在特定的位置，不受場地限制，應用廣泛且操作穩定可靠。高效的空間利用率和占地少的特點，使其既實用又環保。
在高低壓配電柜和配電箱的安全技術方面，有幾個關鍵要點需牢記。首先，箱體材料一般選用鋼板或絕緣板，避免使用木質材料。其次，電箱和開關箱必須安裝端正且牢固，不得倒置或歪斜。對于固定式配電箱和開關箱，其下底與地面的垂直距離應控制在3m至5m之間；而移動式分配電箱和開關箱的下底與地面的垂直距離則應保持在6m至5m之間。此外，嚴禁使用插銷連接進入高壓配電柜的電源線，以確保安全。同時，電箱之間的距離也不宜過遠，分配電箱與開關箱的距離應不超過30m，開關箱與固定式用電設備的水平距離則不宜超過3m。
施工現場的每臺用電設備都應配備專用的開關箱，并嚴格遵循“一機一閘一漏”的原則。
嚴禁使用同一開關電器直接控制兩臺或以上用電設備（包括插座）。開關箱內必須安裝漏電保護器，其額定漏電動作電流不得超過30mA，漏電動作時間則應控制在1s以內。
為確保安全，所有配電箱的門都必須配備鎖具，嚴禁在配電箱和開關箱內私自掛接或插接其他臨時用電設備。
同時，開關箱內也不得放置任何雜物。
配電箱（柜）的外涂層顏色應按照甲方要求進行靜電噴塑，確保涂層牢固、顏色均勻，無皺紋、剝落等不良現象。
在距離1米處觀察時，應無明顯色差和反光，表面平整干凈，無凹坑、劃痕等損傷。此外，箱（柜）內也不得有雜物灰塵等。
關于配電箱（柜）的機械要求，其箱體應選用厚度不小于5mm的鋼板制成，配電柜柜體則應選用厚度不小于0mm的冷軋鋼板。鋼板箱門和鋼板盤面的厚度也必須達到0mm以上，背板厚度則應不小于0mm。導軌必須穩固，配電柜的結構應完整且堅固。同時，非落地式配電箱的背面左下角和右上角還需焊出兩個承接耳，采用40*4的扁鋼制成，長度為10cm。箱（柜）內部電氣元件的接法與裝配位置必須合理，進出線預留空洞的數量、大小和形狀以及箱（柜）的安裝方式等都必須符合國家標準、圖集和設計圖紙的具體參數要求。此外，預留的進出線開孔或敲落孔還應配備相應的密封件，以確保在進出線裝配完畢后能達到三級密封要求。
配電箱（柜）的焊接與螺栓連接均需確保牢固，焊縫應均勻且光潔，無焊皮、焊穿或氣孔等瑕疵。螺栓連接時，應配備平、彈簧墊圈，并保證外露絲扣控制在2—5扣之間。箱（柜）內部零件及開孔邊緣需保持平整光滑，不得有毛刺或裂口。活動部件如門啟閉需靈活，且在開啟過程中不得損害涂層或鍍層，其開啟角度至少應達到90度。門鎖應采用暗鎖，確保牢固可靠，無晃動現象。門鉸鏈需采用金屬鍍鉻材質，并根據門長尺寸裝設適當數量的鉸鏈，以保證足夠的承重能力。
此外，配電箱（柜）的門與門、門與殼體之間的縫隙必須保持一致，且縫隙寬度應小于1mm。當縫長大于1米時，其均勻差不得超過5mm。每臺配電箱（柜）都應配備金屬制銘牌，上面至少包含產品名稱、型號、廠家信息、主要技術參數等關鍵內容。銘牌應固定在面板的顯眼位置，既美觀又便于查看。箱、柜內還需附有主電路圖、系統圖、原理圖及二次控制圖，且電路圖中的各項參數必須與實物相符，并經過塑處理，嵌入箱、柜門后的透明板應為2mm厚的阻燃性材料。
所有配電箱（柜）均需在結構上焊接主接地端子，該端子需與接地箱（柜）內的最大接地導線相匹配。
此外，還應在接地端子處標出規范要求的符號。保護接地系統的母線應全長范圍內做黃綠色標識，并附上PE字母。箱（柜）上需配備直徑不小于6mm的專用接地螺栓，與金屬基礎連接。箱（柜）的金屬板、框架、活動門等導電部件，必須通過銅編制刷錫帶與接地端子可靠連接，確保不帶電金屬部件與接地系統的連續性。
箱（柜）內元器件的選用需嚴格遵循合同和提供的圖紙。
若有必要變動，將提前通知。未在圖紙上注明的輔助性器件，應選用合格且取得可證廠家的產品。所有元器件均需滿足產品性能要求，并提供相關證明文件，如產地證明、供貨商資質等。元器件在箱（柜）內的安裝應穩固，無打滑或損壞鍍層現象，并配備齊全的防松措施和緊固件。
配電柜的防護等級需達到IP3X，以適應三級污染條件下的運行。
所有箱體鋼板和型鋼在噴涂前需進行除油、除銹磷化處理。其他金屬件應具備防腐能力，否則需采取相應措施。配電箱柜中的絕緣材料必須是自熄性的。配電柜的電氣性能需按照相關規范和標準進行檢測和實驗，并提供有效的報告給甲方監理。設備進場后，還需按照電氣裝置安裝工程電氣設備交接實驗標準進行交接實驗，合格后方可投入使用。其他未提及的電氣性能應滿足《建筑電氣工程質量驗收規范》。
銘牌與標識
所有提供的銘牌、指示以及警告標識都必須使用中文進行標注。這些標識的內容必須嚴格遵守國家的相關規定，同時，其制作材料應具備耐腐蝕和耐磨的特性，確保牢固地固定在設備的顯著位置。
技術性能參照
在執行相關技術性能時，應詳細參照引用的國家規范和標準，具體參照標準如下表所示。
