合肥仁楷電氣設備_電工常用的電工儀表及工具（8種）
發布時間：2025-10-20 來源：合肥仁楷智能 瀏覽次數：4001、裝飾裝修中常用的電工儀表及工具有哪些？
電工常用工具是指一般專業電工經常使用的工具。對電氣操作人員而言，能否熟悉和掌握電工工具的結構、性能、使用方法和規范操作，將直接影響工作效率和工作質量及其自己或他人的人身安全。
裝修中常用的電工儀表及工具如下：
（1）電工儀表：按照其測量功能可以分為電流表、電壓表、萬用表、兆歐表、接地搖表等。
（2）電工工具：鋼絲鉗、尖嘴鉗、斜口鉗、剝線鉗、電烙鐵、電工刀、活絡扳手等。
2、低壓驗電器常用工具有哪幾類？

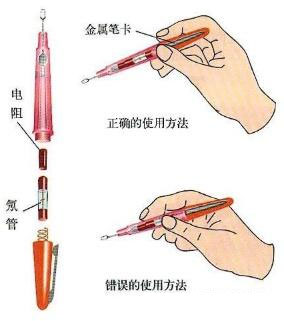

（1）低壓驗電器
低壓驗電器又稱試電筆，是檢驗導線、電器是否帶電的一種常用工具，檢測范圍為50～500V，有鋼筆式、旋具式和組合式多種。低壓驗電器由筆尖、降壓電阻、氖管、彈簧、筆尾金屬體等部分組成。
（2）低壓驗電器的使用方法和注意事項
1）在使用前，要先在有電的導體上檢查電筆是否正常發光，檢驗其可靠性。
2）在明亮的光線下往往不容易看清氖管的輝光，應注意避光。
3）電筆的筆尖雖與螺釘旋具形狀相同，它只能承受很小的扭矩，不能像螺釘旋具那樣使用，否則會損壞。
4）低壓驗電器可以用來區分相線和零線，氖泡發亮的是相線，不亮的是零線。低壓驗電器也可用來判別接地故障。如果在三相四線制電路中發生單相接地故障，用電筆測試中性線時，氖泡會發亮；在三相三線制線路中，用電筆測試三根相線，如果兩相很亮，另一相不亮，則這相可能有接地故障。
5）低壓驗電器可用來判斷電壓的高低。氖泡越暗，則表明電壓越低；氖泡越亮，則表明電壓越高。
3、高壓驗電器常用工具是什么？
（1）高壓驗電器
高壓驗電器又稱為高壓測電器，主要類型有發光型高壓驗電器、聲光型高壓驗電器。而發光型高壓驗電器由握柄、護環、緊固螺釘、氖管窗、氖管和金屬探針（鉤）等部分組成。
（2）高壓驗電器使用注意事項
1）使用前首先確定高壓驗電器額定電壓必須與被測電氣設備的電壓等級相適應，以免危及操作者人身安全或產生誤判。
2）用高壓驗電器進行測試驗電時，操作者必須戴上符合要求的絕緣手套，手握在護環以下部分，不可一個人單獨測試，應設專人監護。同樣應在有電設備上先驗證驗電器性能完好。
3）測試時，要防止發生相間或?qū)Φ囟搪肥鹿剩蝗梭w與帶電體應保持足夠的安全距離，注意，10kV高壓的安全距離為0.7m以上。
4）室外使用高壓驗電器時，必須在天氣良好的情況下才能使用。在雨、雪、霧及濕度較大的天氣中不宜使用，以防發生危險。
4、電工鉗子的種類及使用方法是什么？
下面簡單歸納一下電工施工過程中要用到的鉗子種類，以及它們的具體使用方法。

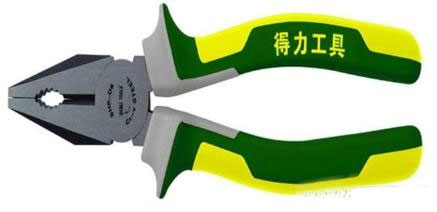

（1）鋼絲鉗
鋼絲鉗在電工作業時，用途廣泛。鉗口可用來彎絞或鉗夾導線線頭，齒口可用來緊固或起松螺母，刀口可用來剪切導線或鉗削導線絕緣層，側口可用來鍘切導線線芯、鋼絲等較硬線材。鋼絲鉗注意事項：使用前，使檢查鋼絲鉗絕緣是否良好，線芯、鋼絲等較硬線材。鋼絲鉗注意事項：使用前，使檢查鋼絲鉗絕緣是否良好，以免帶電作業時造成觸電事故。在帶電剪切導線時，不得用刀口同時剪切不同電位的兩根線（如相線與零線、相線與相線等），以免發生短路事故。
（2）尖嘴鉗
尖嘴鉗因其頭部尖細而得名，適用于在狹小的工作空間操作。尖嘴鉗可用來剪斷較細小的導線；可用來夾持較小的螺釘、螺帽、墊圈、導線等；也可用來對單股導線整形（如平直、彎曲等）。若使用尖嘴鉗帶電作業，應檢查其絕緣是否良好，并在作業時金屬部分不要觸及人體或鄰近的帶電體。
（3）斜口鉗
專用于剪斷各種電線電纜，對粗細不同、硬度不同的材料，應選用大小合適的斜口鉗。
（4）剝線鉗
剝線鉗是專用于剝削較細小導線絕緣層的工具。使用剝線鉗剝削導線絕緣層時，先將要剝削的絕緣長度用標尺定好，然后將導線放入相應的刃口中（比導線直徑稍大），再用手將鉗柄一握，導線的絕緣層即被剝離。

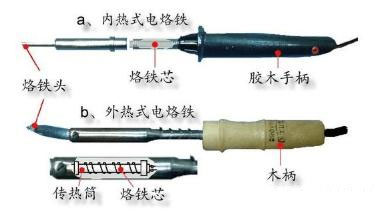

5、電烙鐵的使用方法有哪些？
（1）焊接前的注意事項
一般要把焊頭的氧化層除去，并用焊劑進行上錫處理，使得焊頭的前端經常保持一層薄錫，以防止氧化、減少能耗，保證導熱良好。電烙鐵的握法沒有統一的要求，以不易疲勞、操作方便為原則，一般有筆握法和拳握法兩種。
用電烙鐵焊接導線時，必須使用焊料和焊劑。焊料一般為絲狀焊錫或純錫，常見的焊劑有松香、焊膏等。
（2）對焊接的基本要求
焊點必須牢固，錫液必須充分滲透，焊點表面光滑有澤，應防止出現“虛焊”、“夾生焊”。產生“虛焊”的原因是因為焊件表面未清除干凈或焊劑太少，使得焊錫不能充分流動，造成焊件表面掛錫太少，焊件之間未能充分固定；造成“夾生焊”的原因是因為烙鐵溫度低或焊接時烙鐵停留時間太短，焊錫未能充分熔化。
（3）電烙鐵的使用注意事項
1）使用前應檢查電源線是否良好，有無被燙壞。
2）焊接電子類元件（特別是集成塊）時，應采用防漏電等安全措施。
3）當焊頭因氧化而不“吃錫”時，不可硬燒。
4）當焊頭上錫較多不便焊接時，不可甩錫，不可敲擊。
5）焊接較小元件時，時間不宜過長，以免因熱損壞元件或絕緣。
6）焊接完畢，應撥去電源插頭，將電烙鐵置于金屬支架上，防止燙傷或火災的發生。
6、數字萬用表的使用方法有哪些？
數字萬用表具有測量精度高、顯示直觀、功能全、可靠性好、小巧輕便以及便于操作等優點，已普遍代替模擬式萬用表，下面詳細介紹一下。

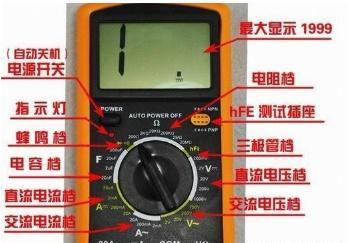

（1）面板結構與功能
數字萬用表的面板圖，包括LCD液晶顯示器、電源開關、量程選擇開關、表筆插孔等。
液晶顯示器最大顯示值為1999，且具有自動顯示極性功能。若被測電壓或電流的極性為負，則顯示值前將帶“-”號。若輸入超量程時，顯示屏左端出現“1”或“-1”的提示字樣。
電源開關（POWER）可根據需要，分別置于“ON”（開）或“OFF”（關）狀態。測量完畢，應將其置于“OFF”位置，以免空耗電池。數字萬用表的電池盒位于后蓋的下方，采用9V疊層電池。電池盒內還裝有熔絲管，起過載保護作用。旋轉式量程開關位于面板中央，用以選擇測試功能和量程。若用表內蜂鳴器作通斷檢查時，量程開關應停放在標有“）））”符號的位置。
輸入插口是萬用表通過表筆與被測量連接的部位，設有“COM”、“V.Ω”、“mA”、“10A”四個插口。使用時，黑表筆應置于“COM”插孔，紅表筆依被測種類和大小置于“V.Ω”、“mA”或“10A”插孔。在“COM”插孔與其他三個插孔之間分別標有最大（MAX）測量值，如10A、200mA、交流750V、直流1000V。
（2）數字萬用表的使用方法
測量交、直流電壓（ACV、DCV）時，紅、黑表筆分別接“V.Ω”與“COM”插孔，旋動量程選擇開關至合適位置（200mV、2V、20V、200V、700V或1000V），紅、黑表筆并接于被測電路（若是直流，注意紅表筆接高電位端，否則顯示屏左端將顯示“-”）。此時顯示屏顯示出被測電壓數值。若顯示屏只顯示最高位“1”，表示溢出，應將量程調高。
測量交、直流電流（ACA、DCA）時，紅、黑表筆分別接“mA”（大于200mA時應接“10A”）與“COM”插孔，旋動量程選擇開關至合適位置（2mA、20mA、200mA或10A），將兩表筆串接于被測回路（直流時，注意極性），顯示屏所顯示的數值即為被測電流的大小。
測量電阻時，無須調零。將紅、黑表筆分別插入“V.Ω”與“COM”插孔，旋動量程選擇開關至合適位置，將兩筆表跨接在被測電阻兩端（注：不得帶電測量），顯示屏所顯示數值即為被測電阻的數值。當使用200MΩ量程進行測量時，先將兩表筆短路，若該數不為零，仍屬正常，此讀數是一個固定的偏移值，實際數值應為顯示數值減去該偏移值。
進行二極管和電路通斷測試時，紅、黑表筆分別插入“V.Ω”與“COM”插孔，旋動量程開關至二極管測試位置。正向情況下，顯示屏即顯示出二極管的正向?qū)妷海瑔挝粸閙V（鍺管應在200～300mV之間，硅管應在500～800mV之間）；反向情況下，顯示屏應顯示“1”，表明二極管不導通，否則，表明此二極管反向漏電流大。正向狀態下，若顯示“000”，則表明二極管短路，若顯示“1”，則表明斷路。在用來測量線路或器件的通斷狀態時，若檢測的阻值小于30Ω，則表內發出蜂鳴聲以表示線路或器件處于導通狀態。
進行晶體管測量時，旋動量程選擇開關至“hFE”位置（或“NPN”或“PNP”），將被測三極管依NPN型或PNP型將B、C、E極插入相應的插孔中，顯示屏所顯示的數值即為被測三極管的“hFE”參數。
進行電容測量時，將被測電容插入電容插座，旋動量程選擇開關至“CAP”位置，顯示屏所示數值即為被測電荷的電荷量。
（3）使用注意事項
1）當顯示屏出現“LOBAT”或“←”時，表明電池電壓不足，應予更換。
2）若測量電流時，沒有讀數，應檢查熔絲是否熔斷。
3）測量完畢后，應關上電源，若長期不用，應將電池取出。
4）數字萬用表不宜在日光及高溫、高濕環境下使用與存放。使用時應輕拿輕放。
7、鉗形表和兆歐表的使用方法各是什么？

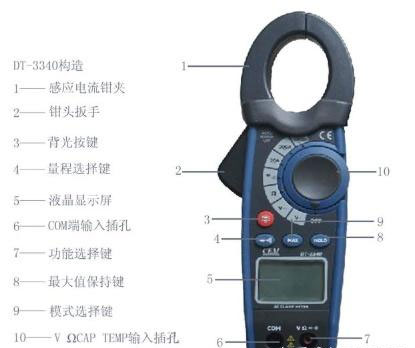

（1）鉗形表的使用方法
鉗形表的最基本用途是測量交流電流，雖然準確度較低（通常為2.5級或5級），但因在測量時無須切斷電路，因而使用仍很廣泛。如需進行直流電流的測量，則應選用交直流兩用鉗形表。
使用鉗形表測量前，應先估計被測電流的大小以合理選擇量程。使用鉗形表時，被測載流導線應放在鉗口內的中心位置，以減小誤差；鉗口的結合面應保持接觸良好，若有明顯噪聲或表針振動厲害，可將鉗口重新開合幾次或轉動手柄。
使用時，將量程開關轉到合適位置，手持膠木手柄，用食指勾緊鐵芯開關，便于打開鐵芯。將被測導線從鐵芯缺口引入到鐵芯中央，然后放松食指，鐵芯即自動閉合。被測導線的電流在鐵芯中產生交變磁通，表內感應出電流，即可直接讀數。注意：在較小空間內（如配電箱等）測量時，要防止因鉗口的張開而引起相間短路。
（2）鉗形表的使用注意事項
1）使用前應檢查外觀是否良好，絕緣有無破損，手柄是否清潔、干燥。
2）測量時應戴絕緣手套或干凈的線手套，并注意保持安全距離。
3）測量過程中不得切換擋位。
4）電流表只能用來測量低壓系統的電流，被測線路的電壓不能超過鉗形表所規定的使用電壓。
5）測量只能鉗入一根導線。
6）一般不測量裸導線的電流。
7）使用完畢應將量程開關置于最大擋位，以防下次使用時，因疏忽大意而造成儀表的意外損壞。
（3）兆歐表的選用
兆歐表的選用主要考慮兩個方面：一是電壓等級的需要。測量額定電壓在500伏以下的設備或線路的絕緣電阻時，可選用500伏或1000伏的兆歐表；測量額定電壓在500伏以上的設備或線路的絕緣電阻時，可選用1000～2500伏的兆歐表；測量瓷瓶時，應選用2500～5000伏的兆歐表。
（4）兆歐表的使用方法
兆歐表上有三個接線柱，兩個較大的接線柱上分別標有E（接地）、L（線路），另一個較小的接線柱上標有G（屏蔽）。其中，L接被測設備或線路的導體部分，E接被測設備或線路的外殼或大地，G接被測對象的屏蔽環（如電纜殼芯之間的絕緣層上）或不需測量的部分。
1）測量前，要先切斷被測設備或線路的電源，并將其導電部分對地進行充分放電。用兆歐表測量過的電氣設備，也須進行接地放電，才可再次測量或使用。
2）測量前，要先檢查儀表是否完好：將接線柱L、E分開，由慢到快搖動手柄約1分鐘，使兆歐表內發電機轉速穩定（約120轉/分），指針應指在“：”處；再將L、E短接，緩慢搖動手柄，指針應指在“O”處。
3）測量時，兆歐表應水平放置平穩。測量過程中，不可用手去觸及被測物的測量部分，以防觸電。
（5）兆歐表的使用注意事項
1）與被測物間的連接導線應采用絕緣良好的多股銅芯軟線，決不能用雙股絕緣線或絞線，且連接線間不得絞在一起，以免造成測量數據不準。
2）發電機要保持速度勻速，不可忽快忽慢地使指針不停地擺動。
3）操作過程中，若發現指針為零，說明被測物的絕緣層可能擊穿短路，此時應停止繼續搖動手柄。
4）測量具有大電容的設備時，讀數后不得立即停止搖動手柄，否則已充電的電容將對兆歐表放電，有可能燒壞儀表。
5）濕度、被測物的狀況等對絕緣電阻的影響較大，為便于分析比較，記錄數據時應反映上述情況。
8、其他工具的使用方法各有哪些？
（1）電工刀
電工刀是電工常用的一種切削工具。普通的電工刀由刀片、刀刃、刀把、刀掛等構成。不用時，把刀片收縮到刀把內。
用電工刀剖削電線絕緣層時，可把刀略微翹起一些，用刀刃的圓角抵住線芯。切忌把刀刃垂直對著導線切割絕緣層，因為這樣容易割傷電線線芯。
導線接頭之前應把導線上的絕緣剝除。用電工刀切剝時，刀口千萬別傷著芯線。因此，常用的剝削方法有級段剝落和斜削法。
對雙芯護套線的外層絕緣的剝削，可以用刀刃對準兩芯線的中間部位，把導線一剖為二。
（2）活絡扳手
活絡扳手又叫活扳手，是一種旋緊或擰松有角螺絲釘或螺母的工具。電工常用的有200mm、250mm、300mm三種，使用時應根據螺母的大小選配。
使用時，右手握手柄。手越靠后，扳動起來越省力。扳動小螺母時，因需要不斷地轉動蝸輪，調節扳口的大小，所以手應握在靠近呆扳唇，并用大拇指調制蝸輪，以適應螺母大小，活絡扳手的扳口夾持螺母時，呆扳唇在上，活扳唇在下。活扳手切不可反過來使用。在扳動生銹的螺母時，可在螺母上滴幾滴煤油或機油，這樣就好擰動了。在擰不動時，切不可采用鋼管套在活絡扳手的手柄上來增加扭力，因為這樣極易損傷活扳唇。
（3）整體扳手
整體扳手有正方形、六角形、十二角形（俗稱梅花扳手）。其中梅花扳手在農村電工中應用頗廣，它只要轉過30o，就可改變扳動方向，所以在狹窄的地方工作較為方便。
梅花扳手，俗稱眼睛扳手，用于拆裝六角螺母或螺栓。拆裝位于稍凹處的六角螺母或螺栓特別方便。
套筒扳手是由一套尺寸不等的梅花筒組成，使用時用弓形的手柄連續轉動，工作效率較高。當螺釘或螺母的尺寸較大或扳手的工作位置很狹窄，就可用棘輪扳手。這種扳手擺動的角度很小，能擰緊和松開螺釘或螺母。擰緊時作順時針轉動手柄。方形的套筒上裝有一只撐桿。當手柄向反方向扳回時，撐桿在棘輪齒的斜面中滑出，因而螺釘或螺母不會跟隨反轉。如果需要松開螺釘或螺母，只需翻轉棘輪扳手朝逆時針方向轉動即可。
六角扳手用于裝拆大型六角螺釘或螺母，外線電工可用它裝卸鐵塔之類的鋼架結構。內六角扳手用于裝拆內六角螺釘。常用于某些機電產品的拆裝。
